日本荏原EG-700EⅣ信號輸出如何連接

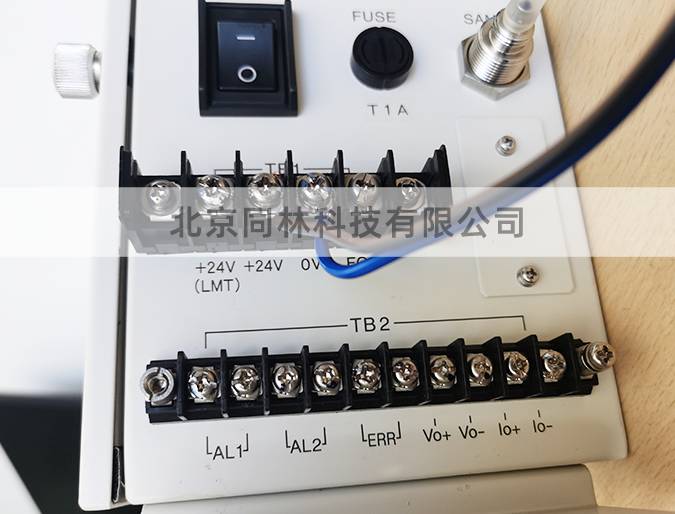

將信號線與M3(寬度小于6.4 mm)的無焊端子連接到顯示器右側端子排(TB2)上。如果極性錯誤和/或連接不完美，可能會導致故障。

1)ALl和AL2(報警)輸出端子

當測量到的臭氧濃度大于設定值時，繼電器的一個觸點將其變?yōu)橐粋€閉合狀態(如果是“a”型觸點)，如果小于設定值，其觸點將返回到一個斷開狀態。

報警值的設置可以通過前門的面板開關來完成，然后AL1和AL2相互獨立工作。

觸點額定值為100vac,1A或30vdc,1A電阻負載)，但觸點形式' A '或'b '可以在監視器上選擇

*使用18awg(或更大)線。長度應小于30米。

2)錯誤(錯誤)輸出終端

當監視器的自診斷功能檢測到錯誤時，繼電器觸點將通電(當“a”形觸點時)。Error輸出的連接細節請參見“Monitol Error”5.2項。觸點額定值為100v交流，1 A或30vdc, 1 A(電阻負載)，但觸點形式' A '或'b '可根據顯示器的訂單選擇。

*使用18awg(或更大)線。長度應小于30米。

3)Vo+和Vo-(模擬電壓)輸出端子

電壓輸出(0-1VDC或0-10V DC)由Vo +和Vo -這兩個端子產生和傳輸，但允許連接到外部的負載電阻大于10k2。

*使用26awg(或更大)雙工(多芯)線。將屏蔽線連接到電源端子排(TBl)上的FG或相同電位(1009或更低)的端子上。導線長度應小于30m。

4) 0 +和lo-(模擬電流)輸出端子

電流輸出4- 20ma直流(絕緣)將產生和傳輸從這些終端的lo +和lo -，但允許負載電阻小于750 Ω

*使用26awg(或更大)雙工(多芯)線。將屏蔽線接至電源端子排(TBl)上的FG或相同電位(1002或以下)的端子上。導線長度應小于30m。
